건설기계설비기사 2016년 기출문제 17번

Question

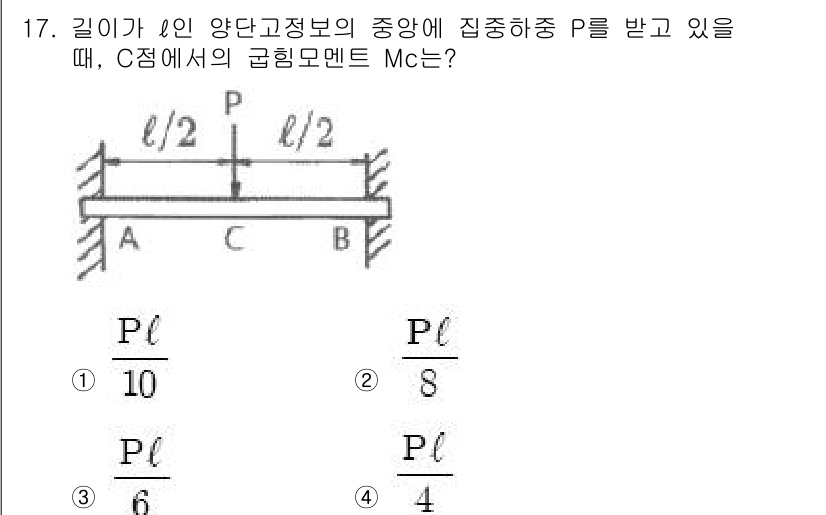

C점에서의 곱힘모멘트 $ M_c $는 구조물의 하중 분포에 따라 결정... 에 관한 핵심 기출문제

Accepted Answer

C점에서의 곱힘모멘트 $ M_c $는 구조물의 하중 분포에 따라 결정된다. 주어진 하중 $ P $가 대칭적으로 작용하므로, 각 지점에서의 반력과 모멘트를 계산할 수 있다. 이 경우, C점에서의 곱힘모멘트는 $ \frac{P \cdot L}{4} $로 유도되어 정답은 3번이 된다.
