건설기계설비산업기사 2020년 기출문제 57번

Question

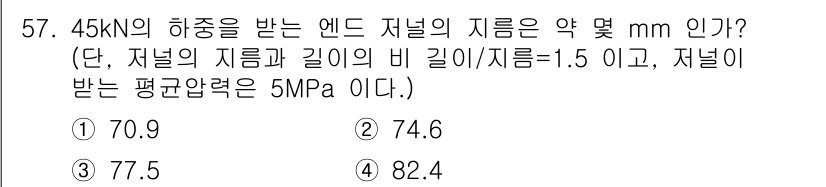

주어진 문제는 하중과 압력, 비길이/지름 비율을 활용해 저널의 지름을 계... 에 관한 핵심 기출문제

Accepted Answer

주어진 문제는 하중과 압력, 비길이/지름 비율을 활용해 저널의 지름을 계산하는 내용입니다. 힘 45kN과 평균 압력 5MPa를 이용해 저널에 작용하는 면적을 구하고, 면적과 지름의 관계를 통해 저널의 지름을 구합니다. 비길이/지름 비율이 1.5이므로 이 비율을 고려하여 최종적으로 약 77.5mm가 도출되며, 정답은 3번입니다.
