공조냉동기계기사(구) 2020년 기출문제 63번

Question

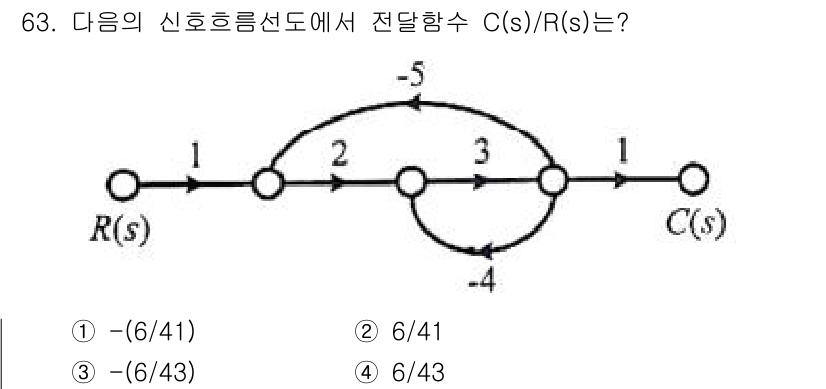

주어진 신호 흐름선도에서 전달함수 $C(s)/R(s)$는 노드 1에서... 에 관한 핵심 기출문제

Accepted Answer

주어진 신호 흐름선도에서 전달함수 $C(s)/R(s)$는 노드 1에서 3으로의 경로 및 노드 간의 피드백을 고려하여 계산해야 합니다. 각 경로에 대한 기여도를 합산하고 피드백 효과를 포함시켜 최종 전달 함수를 도출합니다. 이를 통해 $C(s)/R(s) = 6/41$로 정리됩니다.
