공조냉동기계기사(구) 2021년 기출문제 61번

Question

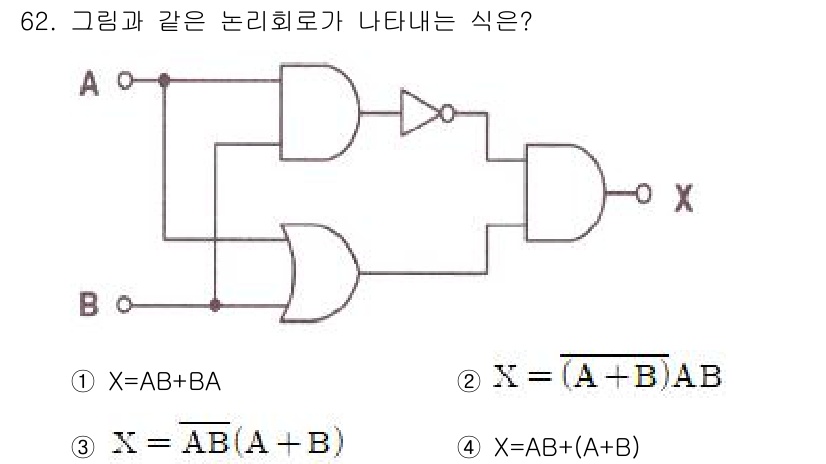

이 논리 회로는 AND와 OR 게이트로 구성되어 있다. A와 B의 입력을... 에 관한 핵심 기출문제

Accepted Answer

이 논리 회로는 AND와 OR 게이트로 구성되어 있다. A와 B의 입력을 AND 게이트에 먼저 입력한 후, OR 게이트로 연결되므로 결과적으로 X는 AB + A'B'의 형태가 된다. 따라서 정답은 3번인 X = (A + B)'AB로 표현할 수 있다.
