공조냉동기계기사 2017년 기출문제 75번

Question

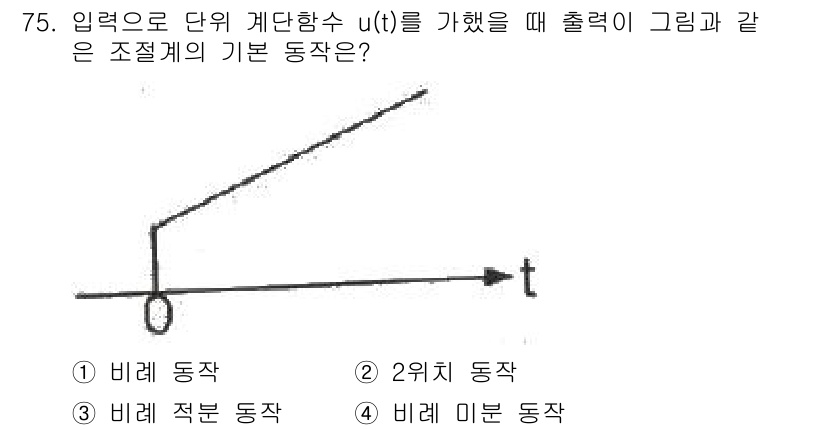

주어진 그래프는 입력으로 단위 계단함수 $u(t)$를 가했을 때 출력이 ... 에 관한 핵심 기출문제

Accepted Answer

주어진 그래프는 입력으로 단위 계단함수 $u(t)$를 가했을 때 출력이 시간에 따라 선형적으로 증가하는 형태를 보입니다. 이는 입력 신호의 적분에 해당하는 출력 형태로, 비례 적분 동작을 나타냅니다. 비례 적분 동작에서는 입력 신호의 적분값이 출력으로 나타나기 때문에 시간에 따라 출력이 선형적으로 증가합니다. 그러므로 정답은 3번입니다.
