공조냉동기계기사 2019년 기출문제 63번

Question

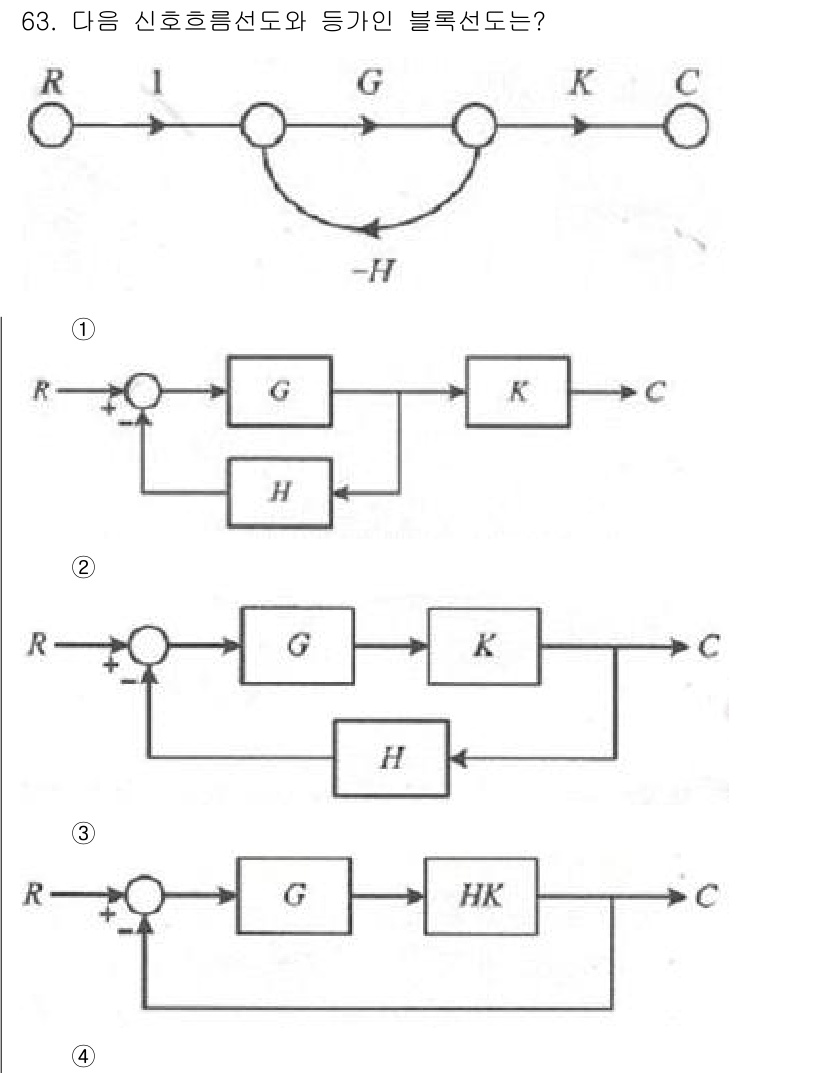

위 질문에서 주어진 신호흐름도는 G, H, K의 블록이 직렬 또는 병렬로... 에 관한 핵심 기출문제

Accepted Answer

위 질문에서 주어진 신호흐름도는 G, H, K의 블록이 직렬 또는 병렬로 연결되어 있는 구조입니다. 선택지는 서로 다른 블록 배열을 제시하고 있으며, 각 선택지의 구조에 따라 시스템의 전달함수나 신호의 흐름이 달라질 수 있습니다. 따라서 주어진 신호흐름도를 바탕으로 각 선택지를 분석하여 연결성과 순서를 고려한 결과, 정답은 1번입니다.
