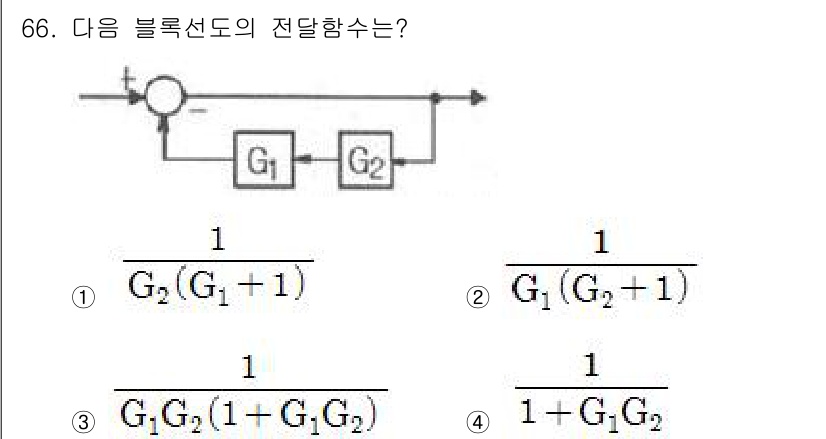

공조냉동기계기사 2019년 기출문제 66번

Question

주어진 블록선도의 전달함수는 두 개의 블록 $ G_1 $과 \( G_... 에 관한 핵심 기출문제

Accepted Answer

정답은 4번입니다. 주어진 블록선도의 전달함수는 두 개의 블록 $ G_1 $과 $ G_2 $가 직렬로 연결되어 있으므로, 전체 전달함수는 두 블록의 전달함수의 곱으로 표현됩니다. 따라서 전달함수는 $ \frac{G_2}{1 + G_1 G_2} $로 표현되며, 이와 일치하는 4번이 정답입니다.
