공조냉동기계산업기사 2020년 기출문제 72번

Question

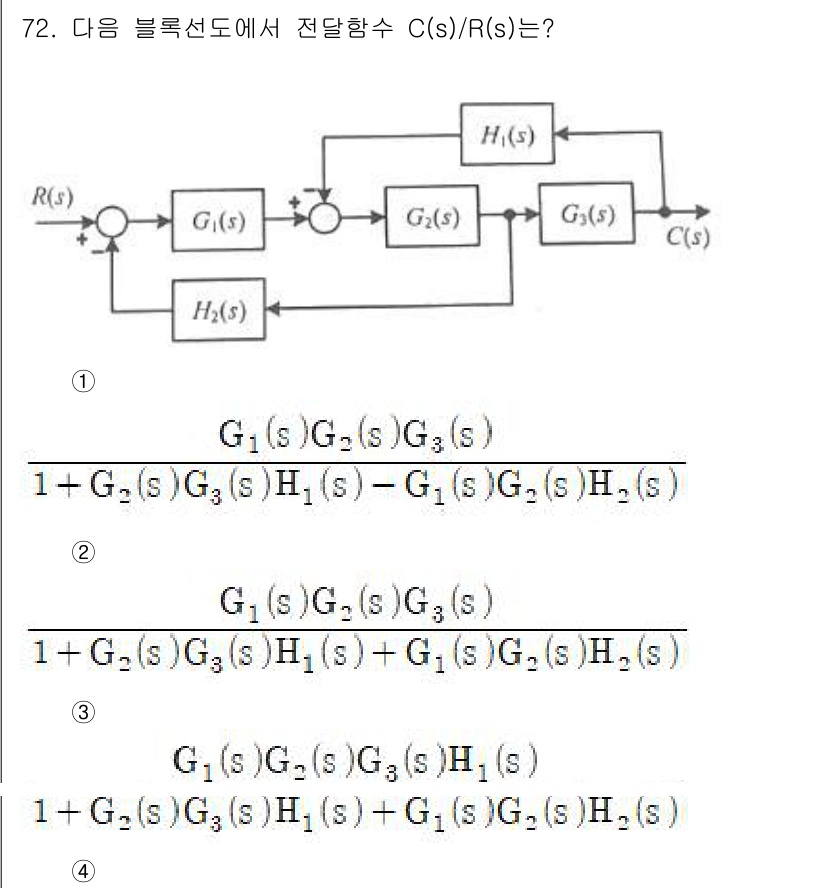

주어진 블록선도에서 전달함수 $ C(s)/R(s) $는 피드백 구조를... 에 관한 핵심 기출문제

Accepted Answer

주어진 블록선도에서 전달함수 $ C(s)/R(s) $는 피드백 구조를 반영해야 합니다. 시스템의 입력 $ R(s) $는 $ G_1(s) $을 통과한 후 $ H_1(s) $과 결합되어 피드백이 이루어지며, 이는 두 개의 전달함수를 포함한 복잡한 구조를 형성합니다. 따라서 정답은 (2)로, 올바른 전달함수를 나타내기 위해 필요한 모든 구성 요소와 부호를 적절히 고려했습니다.
