기계가공조립기능사 2015년 기출문제 53번

Question

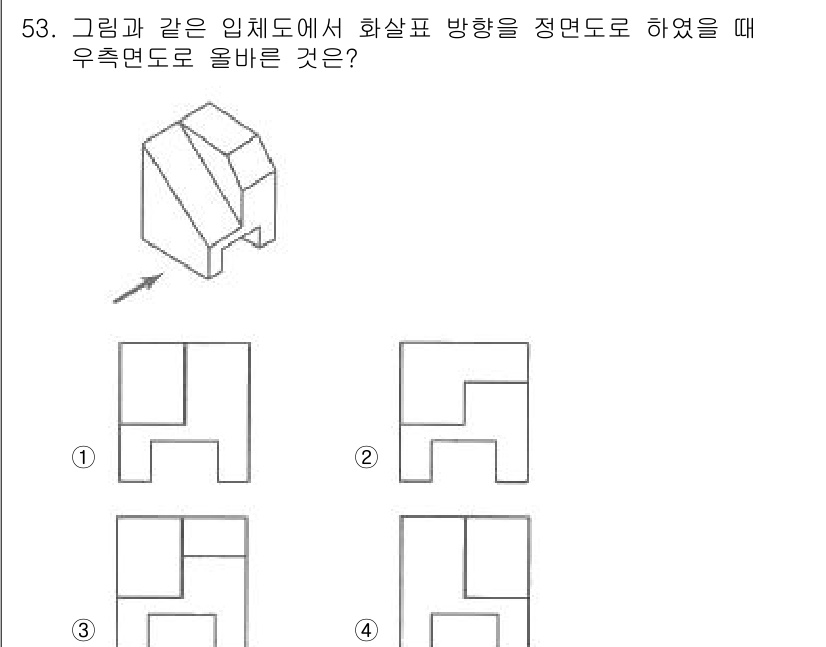

주어진 도형에서 화살표의 방향을 기준으로 우측면에서 볼 때, 정면에서 표... 에 관한 핵심 기출문제

Accepted Answer

주어진 도형에서 화살표의 방향을 기준으로 우측면에서 볼 때, 정면에서 표현된 형태와 일치하는 도형은 4번이다. 4번 도형은 화살표 방향과 같은 방향으로 면이 시각적으로 배치되어 있어 입체도에서 올바른 모습을 나타낸다. 나머지 선택지는 화살표 방향과 일치하지 않기 때문에 부적합하다.
