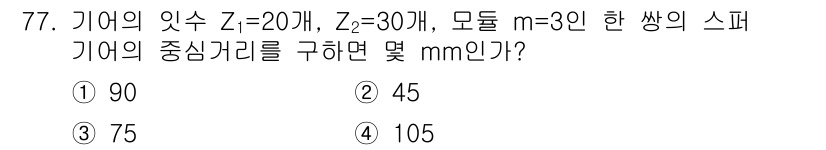

기계설계기사 2015년 기출문제 77번

Question

기어의 중심거리 $ C $는 다음 공식으로 구할 수 있습니다:

\... 에 관한 핵심 기출문제

Accepted Answer

기어의 중심거리 $ C $는 다음 공식으로 구할 수 있습니다:

$$
C = \frac{(Z_1 + Z_2) \cdot m}{2}
$$

여기서 $ Z_1 = 20 $, $ Z_2 = 30 $, $ m = 3 $을 대입하면:

$$
C = \frac{(20 + 30) \cdot 3}{2} = \frac{150}{2} = 75 \, \text{mm}
$$

따라서 정답은 3번, 75입니다.
