기계설계기사 2019년 기출문제 2번

Question

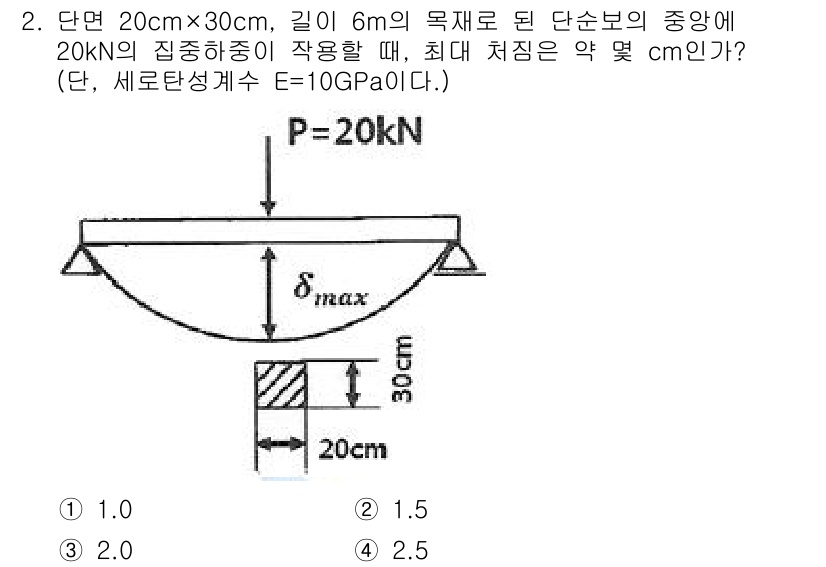

이 문제는 중심에 작용하는 집중하중에 대한 최대 처짐을 구하는 문제입니다... 에 관한 핵심 기출문제

Accepted Answer

이 문제는 중심에 작용하는 집중하중에 대한 최대 처짐을 구하는 문제입니다. 단순 보에서 최대 처짐은 $ \delta_{max} = \frac{PL^3}{48EI} $ 공식을 통해 계산됩니다. 주어진 재료의 단면 및 물성치에 따라 계산하면 최대 처짐이 약 2.0 cm로 나옵니다.
