기계설계기사 2019년 기출문제 27번

Question

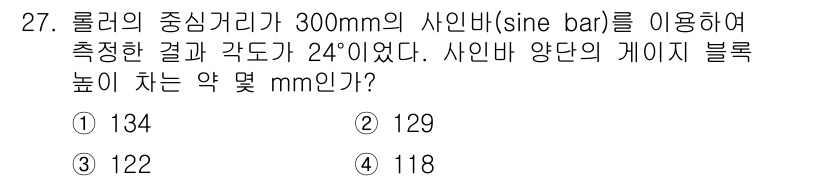

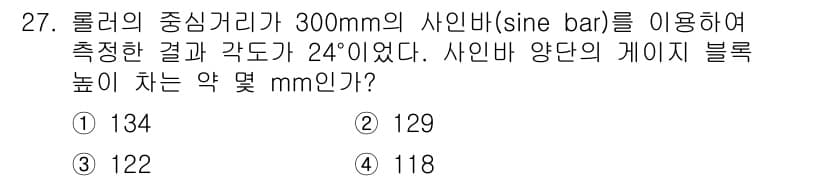

주어진 사인바의 길이는 300mm이며, 측정된 각도가 24°입니다. 사인... 에 관한 핵심 기출문제

Accepted Answer

주어진 사인바의 길이는 300mm이며, 측정된 각도가 24°입니다. 사인바를 이용한 블록 높이는 공식 $h = L \cdot \sin(\theta)$에 따라 계산하면 $h = 300 \cdot \sin(24°)$입니다. 이를 계산하면 약 122mm가 나옵니다.
