기계설계산업기사 2016년 기출문제 4번

Question

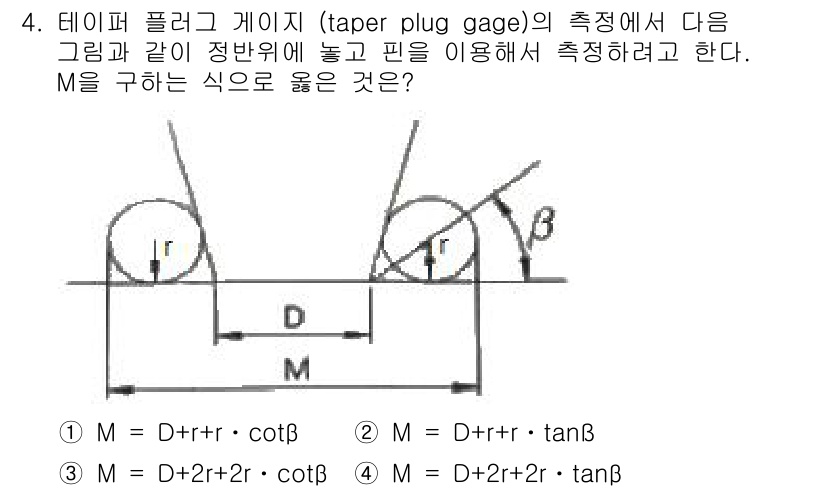

M을 구하는 식은 직경 D와 반지름 r, 그리고 테이퍼의 각도를 이용하여... 에 관한 핵심 기출문제

Accepted Answer

M을 구하는 식은 직경 D와 반지름 r, 그리고 테이퍼의 각도를 이용하여 도출된다. 주어진 식들 중에서 cOT과 tAN의 관계를 고려했을 때, r은 반지름을 나타내므로 M = D + 2r + r · cot(θ) 또는 M = D + 2r + r · tan(θ)로 표현 가능하다. 따라서 정답은 3번이다.
