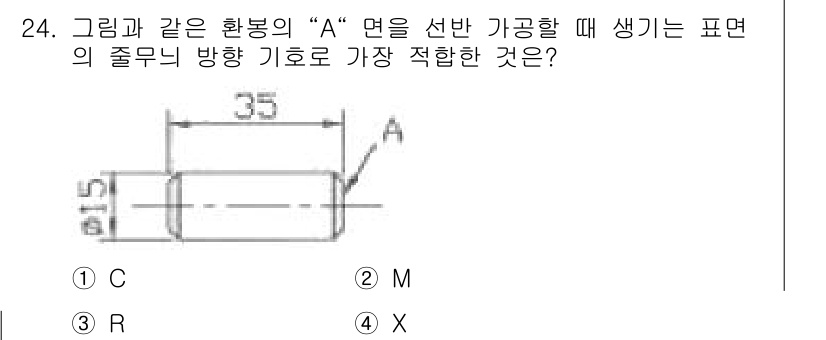

기계설계산업기사 2017년 기출문제 24번

Question

주어진 문제에서 원통형 부품의 단면을 기준으로 기호 방향을 결정해야 합니... 에 관한 핵심 기출문제

Accepted Answer

주어진 문제에서 원통형 부품의 단면을 기준으로 기호 방향을 결정해야 합니다. "A" 면에서 주어진 방향으로 가장 적합한 기호는 표준 기호에 따라 다르게 나타낼 수 있지만, 일반적으로 R, M, C 등의 기호는 특정 방향을 명확히 지시합니다. 이 경우 M이 선반 가공에서 주로 사용되는 기호로 적합하므로 정답은 2번입니다.
