기계설계산업기사 2020년 기출문제 21번

Question

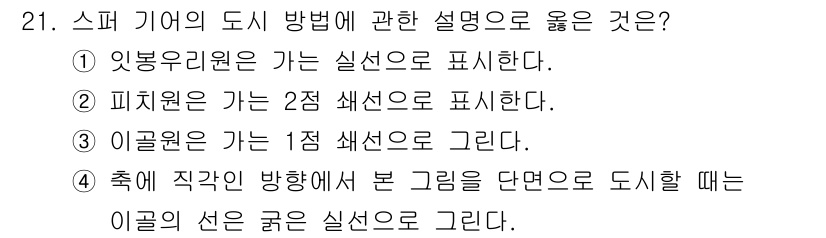

스퍼 기어의 도시 방법에서 '축에 직각인 방향에서 본 그림을 단면으로 도... 에 관한 핵심 기출문제

Accepted Answer

스퍼 기어의 도시 방법에서 '축에 직각인 방향에서 본 그림을 단면으로 도시할 때 이길의 선은 굵은 실선으로 그린다'는 설명이 맞습니다. 이는 기어의 힘 전달 경로와 구조를 명확히 하기 위함이며, 굵은 실선은 실제 기어의 형상을 표현하는 데 적합합니다. 다른 설명은 도시 방법에 대한 기본 규칙을 따르지 않기 때문에 올바른 답이 아닙니다.
