기계설계산업기사 2020년 기출문제 34번

Question

전개길이를 계산하기 위해서는 각 변의 길이와 곡선의 기울어짐을 고려해야 ... 에 관한 핵심 기출문제

Accepted Answer

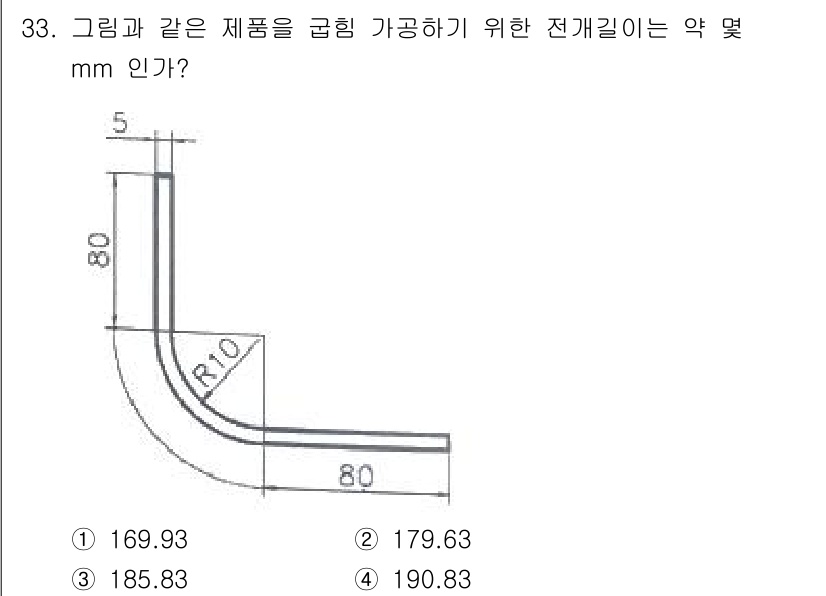

전개길이를 계산하기 위해서는 각 변의 길이와 곡선의 기울어짐을 고려해야 합니다. 주어진 도면에서, 두 직선의 길이(80mm × 2)와 둥근 부분의 길이는 반지름(R10)으로 계산된 원호 길이로 추가해야 합니다. 원호의 길이는 10mm × π/2 (90도 원호)로 계산됩니다. 이를 모두 합산하면 약 190.83mm가 됩니다. 따라서 정답은 '4'입니다.
