무선설비기사 2018년 기출문제 48번

Question

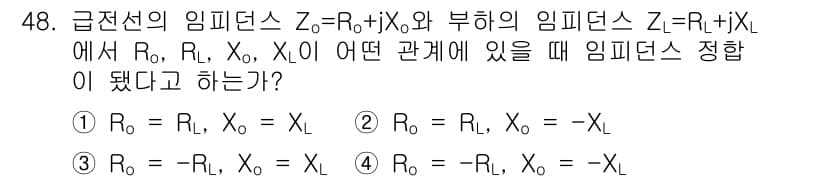

주어진 임피던스 관계에서, $Z_0 = R_0 + jX_0$와 \(Z... 에 관한 핵심 기출문제

Accepted Answer

정답은 2번입니다. 주어진 임피던스 관계에서, $Z_0 = R_0 + jX_0$와 $Z = R + jX$의 관계를 통해서 $R_0$와 $R$가 같고, $X_0$는 $-X$와 같아야 임피던스가 일치합니다. 이는 전달선의 특성과 관련된 임피던스 정합을 설명합니다.
