무선설비기사 2020년 기출문제 45번

Question

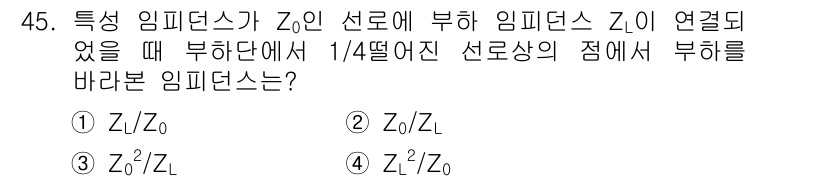

주어진 문제에서 특정 임피던스 $ Z_L $이 $ Z_0 $ 선로... 에 관한 핵심 기출문제

Accepted Answer

주어진 문제에서 특정 임피던스 $ Z_L $이 $ Z_0 $ 선로에 연결되어 있을 때, 1/4 전파 길이 지점에서의 임피던스를 구하는 것입니다. 1/4 파장 지점에서는 임피던스가 $ Z_L $에 대한 변환이 일어나며, 그 공식은 $ Z_{in} = \frac{Z_0^2}{Z_L} $입니다. 따라서 정답은 $ Z_0^2/Z_L $로, 선택지 3번이 맞습니다.
