무선설비기사 2021년 기출문제 1번

Question

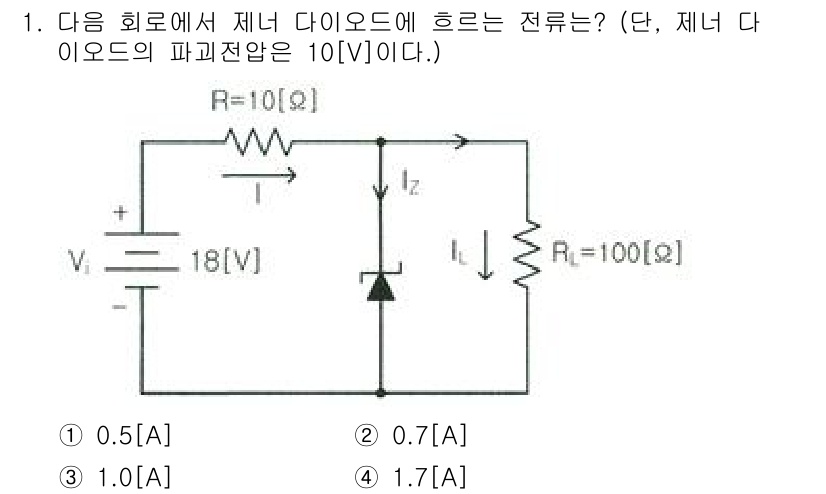

제어 회로에서 제너 다이오드가 도통하면 전압은 제너 전압에 고정된다. 주... 에 관한 핵심 기출문제

Accepted Answer

제어 회로에서 제너 다이오드가 도통하면 전압은 제너 전압에 고정된다. 주어진 회로에서 제너 전압이 10[V]이므로, 저항 R1에 걸리는 전압은 18[V] - 10[V]로 계산된다. 이를 바탕으로 흐르는 전류 $ I_z $는 $ R1 $의 저항값으로 나누어 구할 수 있어, 정답은 2. 0.7[A]이다.
