무선설비산업기사 2016년 기출문제 13번

Question

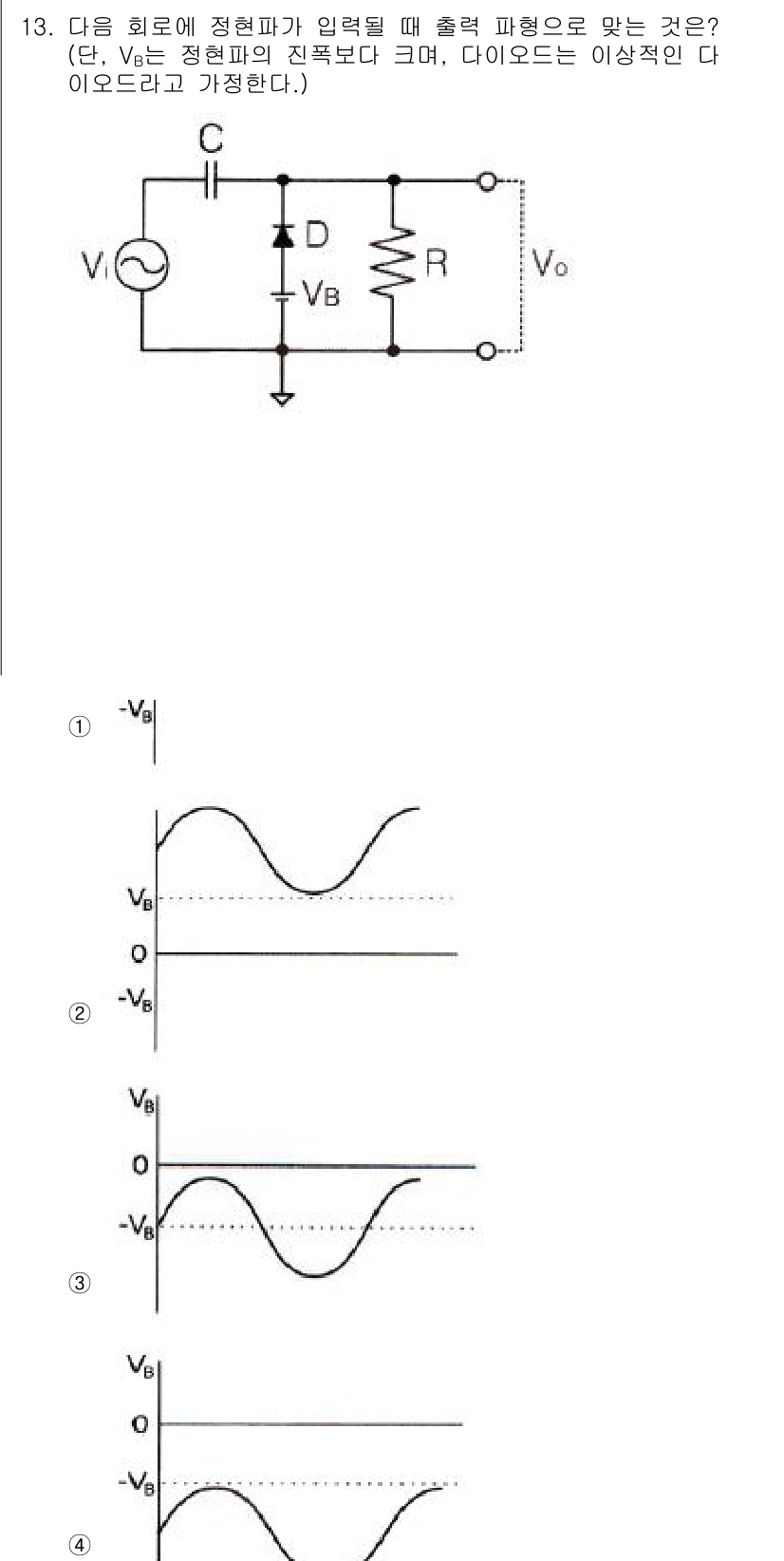

주어진 회로에서 출력 전압 $V_o$가 입력 전압 $V_i$의 위... 에 관한 핵심 기출문제

Accepted Answer

주어진 회로에서 출력 전압 $V_o$가 입력 전압 $V_i$의 위상과 반대로 반전되어 나타나는 것을 확인할 수 있습니다. 다이오드가 역방향으로 연결되어 있기 때문에 입력이 0 이하일 때만 전류가 흐르고, 그로 인해 전압이 음의 전압으로 변함을 나타냅니다. 선택지 중에서 이러한 특성을 반영한 파형이 포함된 것을 정답으로 선택해야 합니다.
