무선설비산업기사 2020년 기출문제 18번

Question

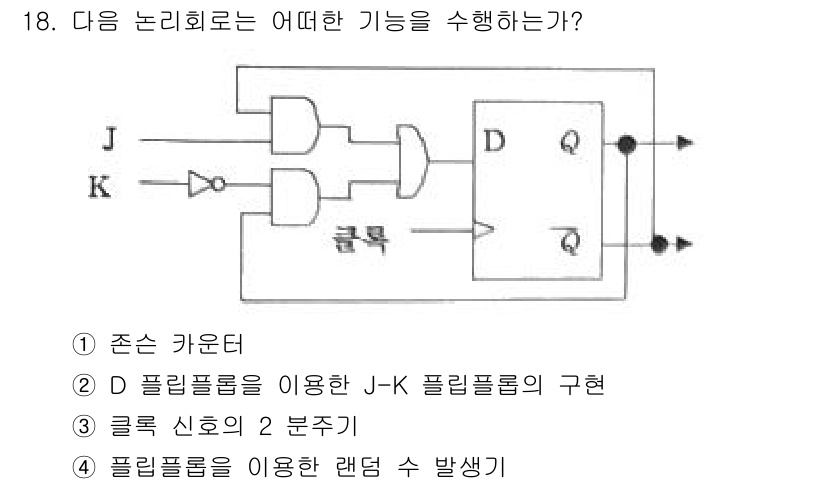

이 회로는 J-K 플립플롭을 구성하는 논리 회로로, J와 K 입력이 D ... 에 관한 핵심 기출문제

Accepted Answer

이 회로는 J-K 플립플롭을 구성하는 논리 회로로, J와 K 입력이 D 플립플롭에 연결되어 있습니다. J-K 플립플롭은 클럭 신호에 따라 상태를 전이하는 특징을 가지고 있으며, D 플립플롭의 동작 방식을 활용합니다. 따라서 주어진 선택지 중에서 'D 플립플롭을 이용한 J-K 플립플롭의 구현'이 정답입니다.
