무선설비산업기사 2020년 기출문제 44번

Question

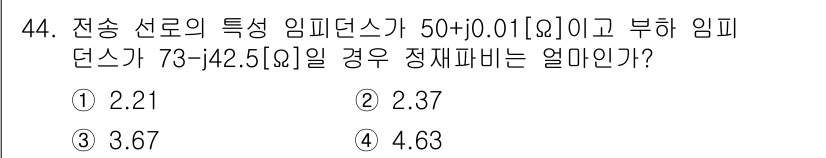

문제에서 주어진 임피던스 값을 사용하여 정재파비를 계산할 수 있습니다. ... 에 관한 핵심 기출문제

Accepted Answer

문제에서 주어진 임피던스 값을 사용하여 정재파비를 계산할 수 있습니다. 정재파비는 송신 임피던스(Z_s)와 부하 임피던스(Z_L)를 이용해 다음의 공식을 적용하여 구합니다: $ \text{VSWR} = \frac{1 + |\Gamma|}{1 - |\Gamma|} $, 여기서 반사계수 $\Gamma$는 $ \Gamma = \frac{Z_L - Z_s}{Z_L + Z_s} $로 구할 수 있습니다. 주어진 값을 대입하여 계산하면, 정재파비는 2.21로 확인되며, 따라서 정답은 1입니다.
