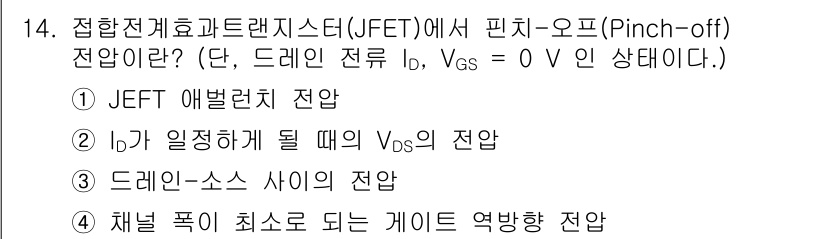

반도체커스텀레이아웃산업기사 2016년 14번 기출문제

원문 이미지 문항입니다. 번호를 고른 뒤 해설을 확인하세요.

반도체커스텀레이아웃산업기사 2016년 14번 기출문제
해설

핀치-오프(pinchoff) 전압은 JFET에서 드레인 전류 \( I_D \)가 일정한 값으로 유지되기 시작하는 전압 수준입니다. 이 상태에서는 게이트-소스 전압 \( V_{GS} \)가 0V일 때 채널의 전류가 최대에 이르며, 채널의 폭이 최소로 줄어들어 더 이상 전류가 증가하지 않습니다. 따라서 답은 '2'로, \( I_D \)가 일정하게 유지될 때의 \( V_{DS} \)의 전압을 설명합니다.
