반도체커스텀레이아웃산업기사 2016년 기출문제 52번

Question

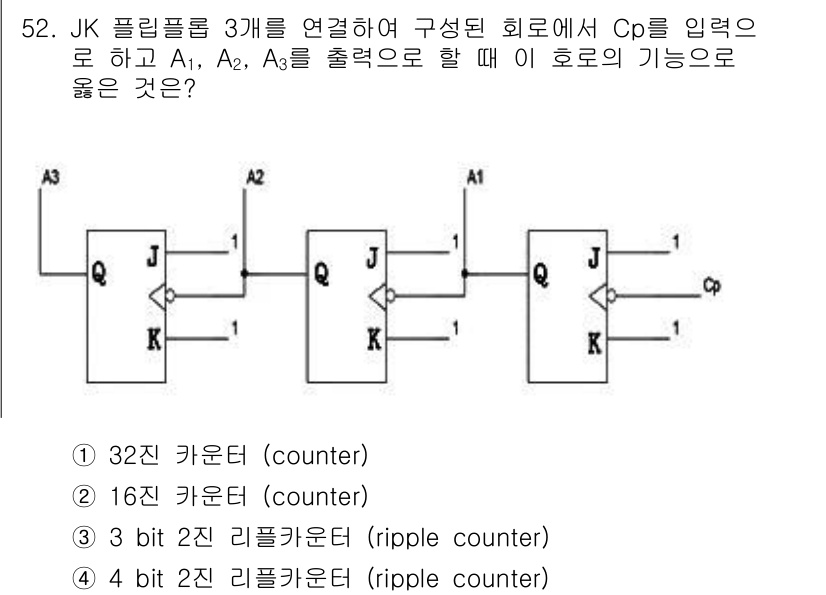

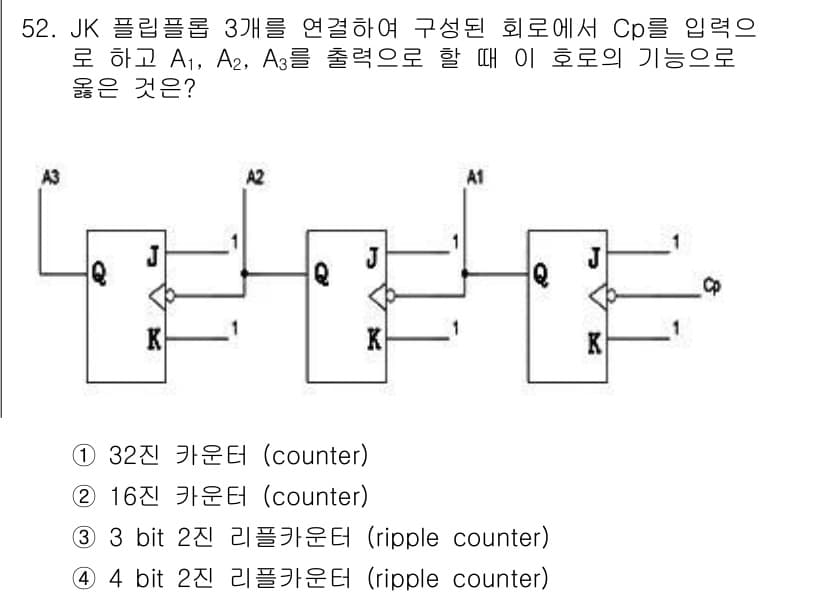

이 회로는 JK 플립플롭 3개를 이용해 2진 카운터를 구성한 것으로, 각... 에 관한 핵심 기출문제

Accepted Answer

이 회로는 JK 플립플롭 3개를 이용해 2진 카운터를 구성한 것으로, 각 플립플롭이 1비트씩 카운팅합니다. 3개의 플립플롭으로 2^3=8가지 상태를 가지는데, 이는 0부터 7까지의 값을 카운트합니다. 따라서 3개를 연결하여 2비트 리플 카운터 기능을 하는 것이 맞으며, 정답은 3번입니다.
