반도체커스텀레이아웃산업기사 2017년 기출문제 35번

Question

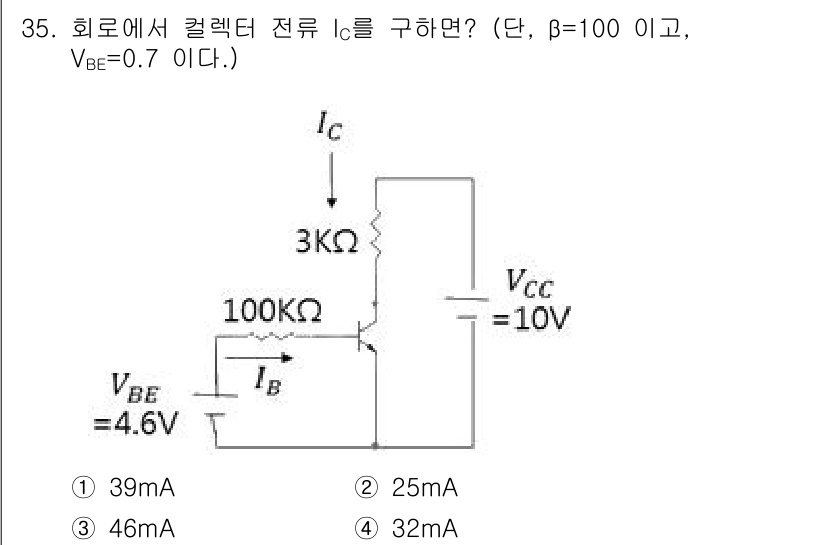

주어진 회로에서 베이스 전류 $ I_B $를 구하기 위해 먼저 다이오... 에 관한 핵심 기출문제

Accepted Answer

주어진 회로에서 베이스 전류 $ I_B $를 구하기 위해 먼저 다이오드 전압 $ V_{BE} $를 고려하여 베이스-이미터 전압을 4.6V에서 0.7V를 빼면 3.9V가 남습니다. 이 전압을 100kΩ 저항으로 나누면 $ I_B $는 약 39µA가 됩니다. 이후 증폭기 배율 $ \beta $를 이용해 $ I_C = \beta \cdot I_B $로 계산하면, $ I_C = 100 \times 39µA $로 최종적으로 39mA가 됩니다. 따라서 정답은 1번입니다.
