반도체커스텀레이아웃산업기사 2017년 기출문제 52번

Question

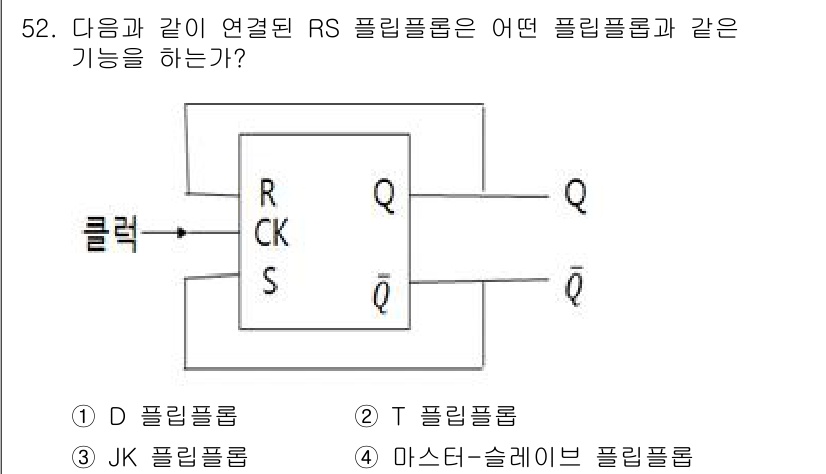

RS 플립플롭은 상태를 유지하는 기본적인 기억 장치입니다. 주어진 회로는... 에 관한 핵심 기출문제

Accepted Answer

RS 플립플롭은 상태를 유지하는 기본적인 기억 장치입니다. 주어진 회로는 T 플립플롯처럼 동작하는데, 이는 R(S)와 S(R)이 동시에 활성 상태일 때 상태가 토글되기 때문입니다. 따라서, RS 플립플롭은 T 플립플롭과 같은 기능을 수행하며, 정답은 '2'입니다.
