반도체커스텀레이아웃산업기사 2017년 기출문제 56번

Question

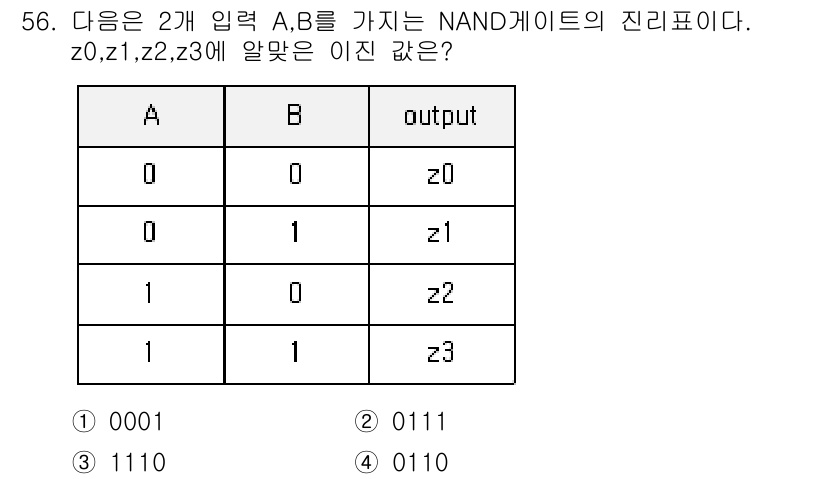

NAND 게이트의 출력은 입력 A와 B가 모두 1인 경우를 제외하고는 항... 에 관한 핵심 기출문제

Accepted Answer

NAND 게이트의 출력은 입력 A와 B가 모두 1인 경우를 제외하고는 항상 1입니다. 입력 A와 B에 따른 출력을 살펴보면, z0(00)는 1, z1(01)은 1, z2(10)은 1, z3(11)은 0이 되어, z0, z1, z2, z3의 결과는 각각 1, 1, 1, 0입니다. 이 값을 이진수로 표현하면 1110이 되며, 따라서 정답은 '3'입니다.
