반도체커스텀레이아웃산업기사 2017년 기출문제 75번

Question

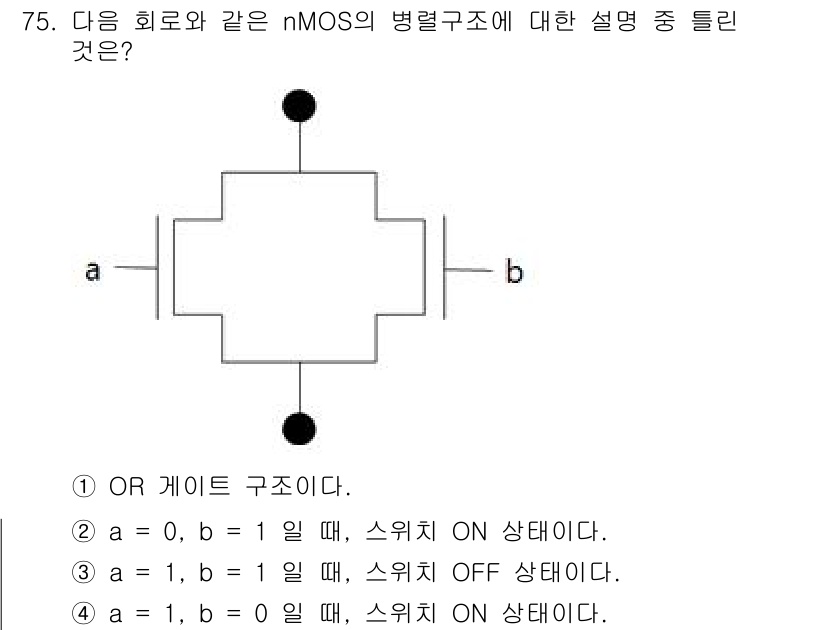

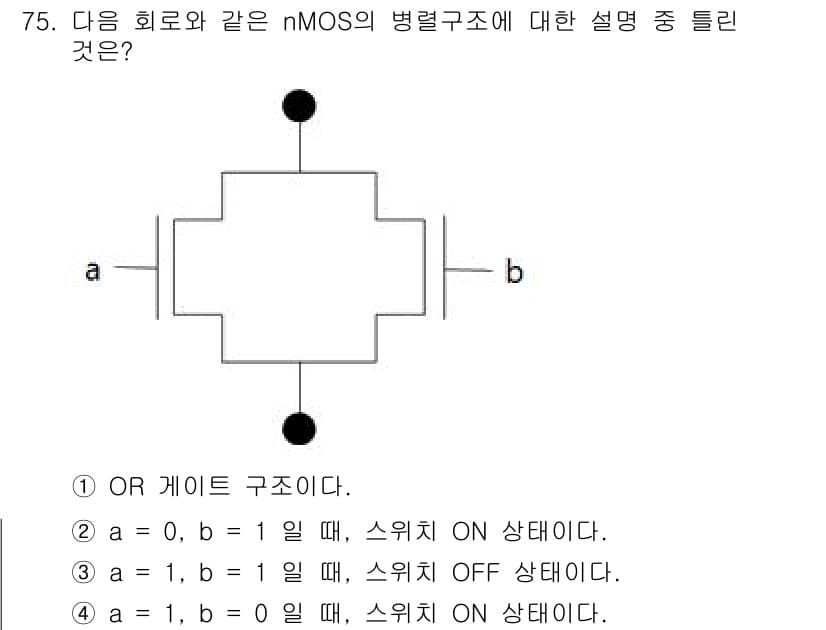

주어진 회로는 nMOS 트랜지스터가 병렬로 연결된 구조입니다. nMOS ... 에 관한 핵심 기출문제

Accepted Answer

주어진 회로는 nMOS 트랜지스터가 병렬로 연결된 구조입니다. nMOS 트랜지스터는 게이트에 전압이 인가될 때 ON 상태가 됩니다. 병렬 구조에서는 어느 하나의 트랜지스터라도 ON 상태가 되면 전체 회로가 ON 상태가 됩니다.

1번 선택지: OR 게이트 구조가 맞습니다. 병렬 연결은 OR 연산을 수행합니다.

2번 선택지: a = 0, b = 1일 때, b가 1이므로 nMOS가 ON 상태가 되어 전체 회로가 ON 상태가 됩니다.

3번 선택지: a = 1, b = 1일 때, 둘 다 1이므로 nMOS가 ON 상태가 되어 전체 회로가 ON 상태가 됩니다. 따라서 OFF 상태라는 설명은 틀렸습니다.

4번 선택지: a = 1, b = 0일 때, a가 1이므로 nMOS가 ON 상태가 되어 전체 회로가 ON 상태가 됩니다.

그러므로 정답은 3번입니다.
