반도체커스텀레이아웃산업기사 2018년 기출문제 26번

Question

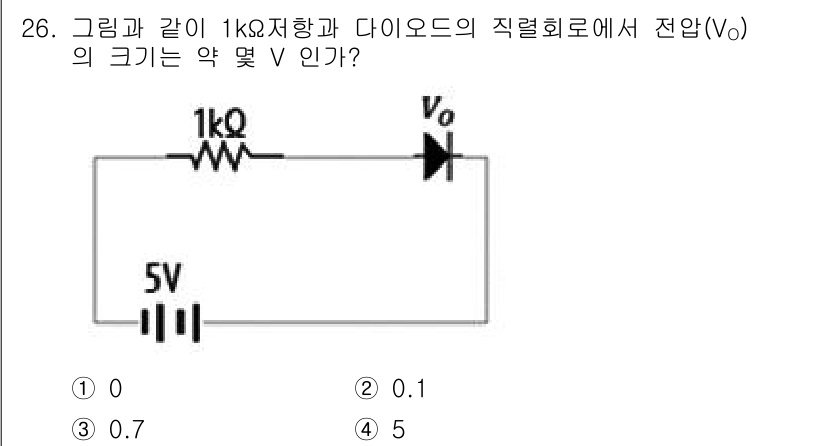

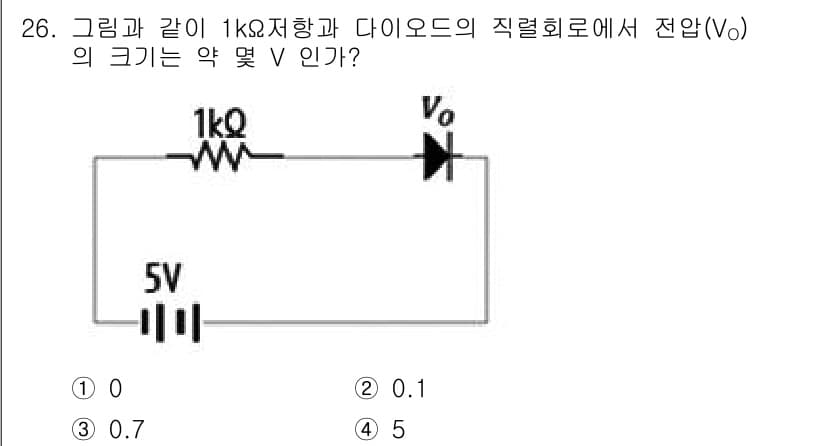

주어진 회로에서 5V 전원이 1kΩ 저항과 다이오드에 연결되어 있습니다.... 에 관한 핵심 기출문제

Accepted Answer

주어진 회로에서 5V 전원이 1kΩ 저항과 다이오드에 연결되어 있습니다. 일반적으로 실리콘 다이오드는 약 0.7V에서 도통이 시작되므로, V₀는 다이오드의 순방향 전압을 고려할 때 5V에서 0.7V를 빼주면 됩니다. 따라서 V₀는 대략 4.3V가 되며, 가장 가까운 선택지인 5V가 정답입니다.
