반도체커스텀레이아웃산업기사 2018년 기출문제 29번

Question

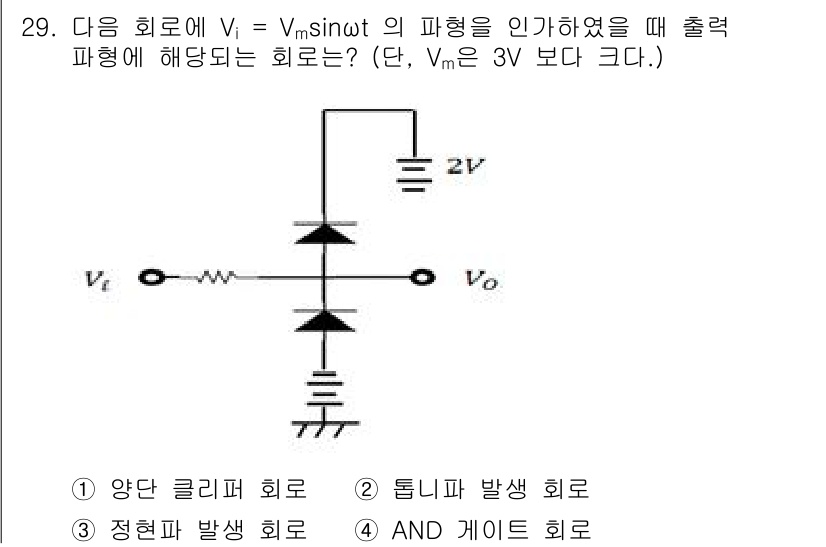

이 회로는 입력 파형이 3V보다 큰 경우에 작동하는 클리퍼 회로입니다. ... 에 관한 핵심 기출문제

Accepted Answer

이 회로는 입력 파형이 3V보다 큰 경우에 작동하는 클리퍼 회로입니다. 출력 전압 $ V_o $는 두 개의 다이오드에 의해 제한되며, 입력 신호가 2V 이하일 때 안전하게 통과합니다. 따라서, 전체적인 출력 파형은 입력 신호가 2V를 초과하는 경우에만 클리핑되어 나타나므로, '양단 클리퍼 회로'가 정답입니다.
