반도체커스텀레이아웃산업기사 2018년 기출문제 41번

Question

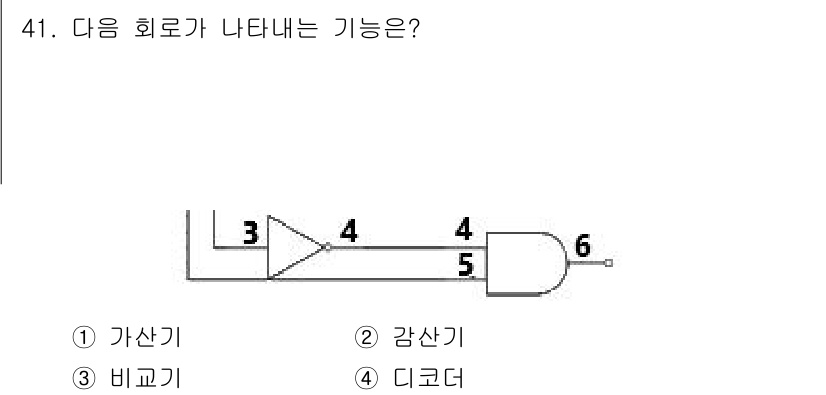

주어진 회로는 NOT 게이트와 AND 게이트가 결합된 구조로, NOT 게... 에 관한 핵심 기출문제

Accepted Answer

주어진 회로는 NOT 게이트와 AND 게이트가 결합된 구조로, NOT 게이트는 입력 신호를 반전시키고, 그 결과를 AND 게이트에 입력하여 최종 출력을 결정합니다. 따라서, 만약 입력이 3과 4가 주어졌을 때, 3의 부정 결과와 5를 AND 연산하므로, 전체 출력은 이 경우 "비교기" 기능과 일치하게 됩니다. 따라서 정답은 3번 '비교기'입니다.
