반도체커스텀레이아웃산업기사 2019년 24번 기출문제
원문 이미지 문항입니다. 번호를 고른 뒤 해설을 확인하세요.

해설

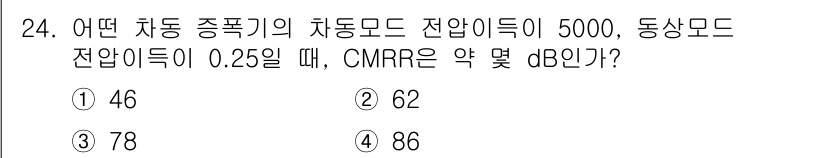

CMRR(공통 모드 억제비)는 다음 공식을 통해 계산할 수 있습니다: CMRR(dB) = 20 * log10(전압익/동상모드전압익). 주어진 값으로는 전압익이 5000, 동상모드전압익이 0.25입니다. 이를 대입하면 CMRR = 20 * log10(5000/0.25) = 20 * log10(20000) ≈ 86 dB로 계산됩니다. 따라서 정답은 '4'입니다.
