반도체커스텀레이아웃산업기사 2019년 기출문제 33번

Question

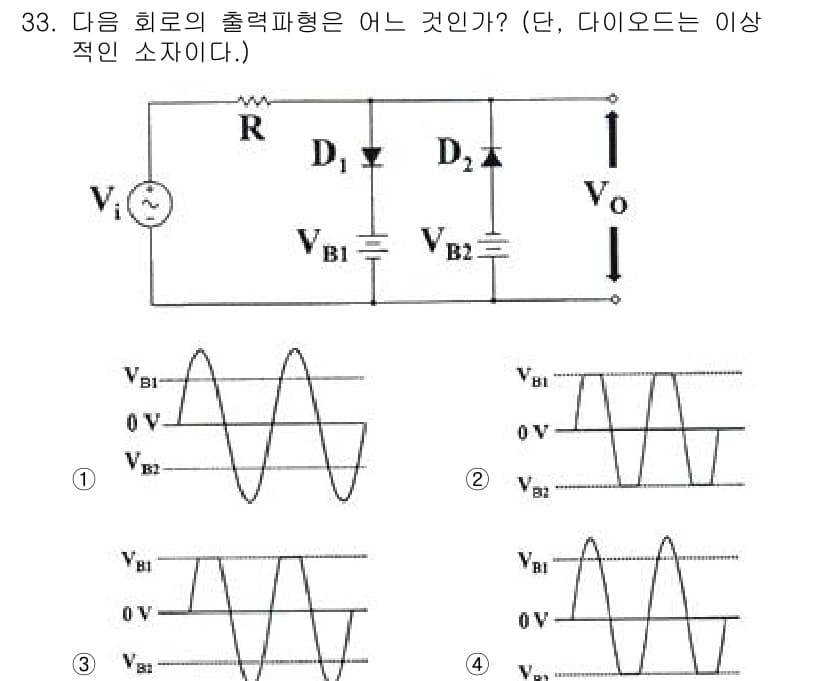

회로에서 두 개의 다이오드(D1, D2)가 교대로 작동하여 입력 신호(V... 에 관한 핵심 기출문제

Accepted Answer

회로에서 두 개의 다이오드(D1, D2)가 교대로 작동하여 입력 신호(Vi)의 양극과 음극을 각각 정류합니다. 이로 인해 출력 전압(Vo)은 파형이 두 개의 대칭된 파형(VB1, VB2)으로 나뉘며, 상단의 파형과 하단의 파형이 각각 다이오드의 순방향과 역방향에서 인가된 것처럼 보입니다. 선택지 2는 이러한 정류 작용을 나타내는 파형으로, 따라서 정답은 '2'입니다.
