반도체커스텀레이아웃산업기사 2019년 기출문제 43번

Question

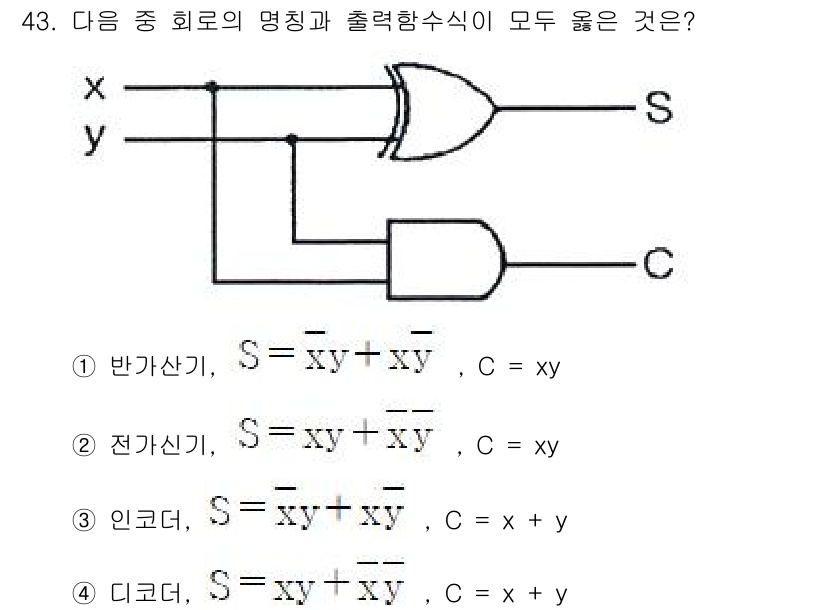

주어진 회로는 반가산기입니다. 반가산기의 출력은 합(S)은 x와 y의 X... 에 관한 핵심 기출문제

Accepted Answer

주어진 회로는 반가산기입니다. 반가산기의 출력은 합(S)은 x와 y의 XOR 계산으로 표현되며, C는 x와 y의 AND 계산으로 나타낼 수 있습니다. 따라서 S = xy' + x'y이고, C = xy입니다. 선택지 1번이 이 조건을 만족하며, 나머지 선택지들은 반가산기의 출력과 일치하지 않으므로 정답입니다.
