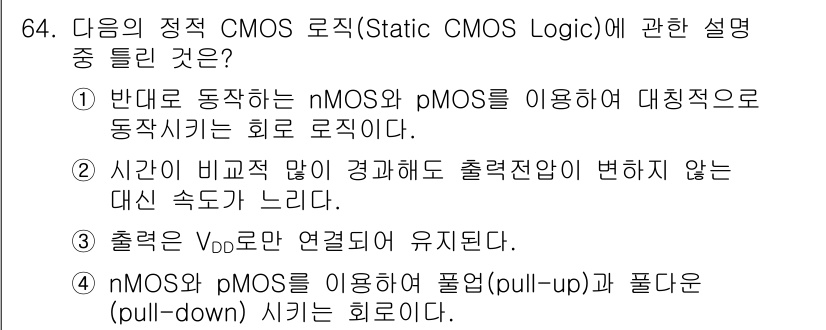

반도체커스텀레이아웃산업기사 2019년 기출문제 64번

Question

정답 '3'이 올바른 이유는, CMOS 회로에서 nMOS와 pMOS 트랜... 에 관한 핵심 기출문제

Accepted Answer

정답 '3'이 올바른 이유는, CMOS 회로에서 nMOS와 pMOS 트랜지스터는 풀업(pull-up)과 풀다운(pull-down) 역할을 각각 수행하며, 이는 신호의 상태를 유지하기 위한 구조적 방법이기 때문입니다. 그러나 주어진 설명에서 '출력은 V_DD로만 연결되어 유지된다'는 것은 잘못된 진술입니다. CMOS 회로의 출력은 nMOS와 pMOS의 조합에 의해 결정되기 때문에, 이 설명이 틀린 것으로 확인됩니다.
