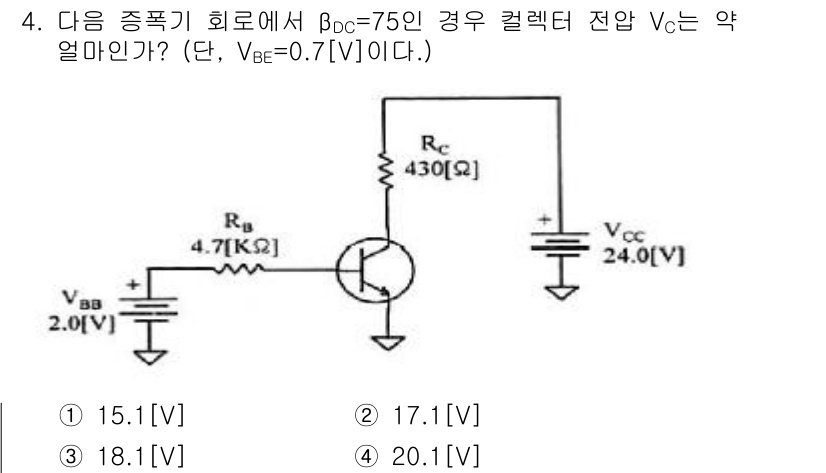

방송통신기사(구) 2015년 기출문제 4번

Question

해당 회로에서 $ V_C $를 구하기 위해서는 베이스 전압 \( V_... 에 관한 핵심 기출문제

Accepted Answer

해당 회로에서 $ V_C $를 구하기 위해서는 베이스 전압 $ V_{BE} $와 DC 전류 $ I_C $를 이용해 과부하 전압 강하를 계산해야 합니다. $ V_{CC} $가 24V일 때, 컬렉터 저항 $ R_C $에 의해 전압이 나누어지므로, 정류된 전압은 $ V_C = V_{CC} - I_C \cdot R_C $로 표현됩니다. 주어진 $ \beta_{DC} $를 통해 전류와 저항 값을 대입하면 정답은 18.1V가 됩니다.
