방송통신기사(구) 2019년 6번 기출문제
원문 이미지 문항입니다. 번호를 고른 뒤 해설을 확인하세요.
/Q_6.jpg)
해설

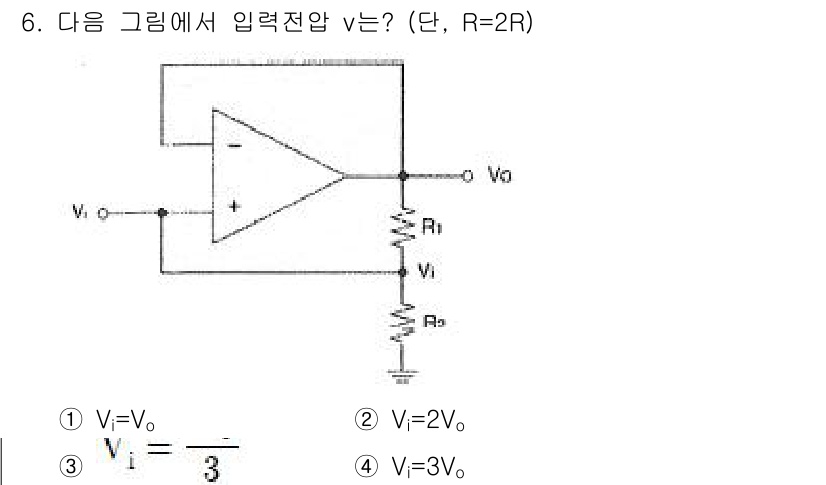

주어진 회로는 비선형 회로의 동작을 설명하는 Op-Amp 회로입니다. Op-Amp의 이상적인 모델에서는 입력 전압 \( V_i \)가 출력 전압 \( V_o \)에 비례하여 변화합니다. 저항 비율 \( R \)이 주어졌으므로, 출력 전압이 입력 전압에 대해 3분의 1로 나누어지는 기능을 수행합니다. 따라서 정답은 \( V_i = \frac{V_o}{3} \)입니다.
