방송통신기사(구) 2021년 기출문제 19번

Question

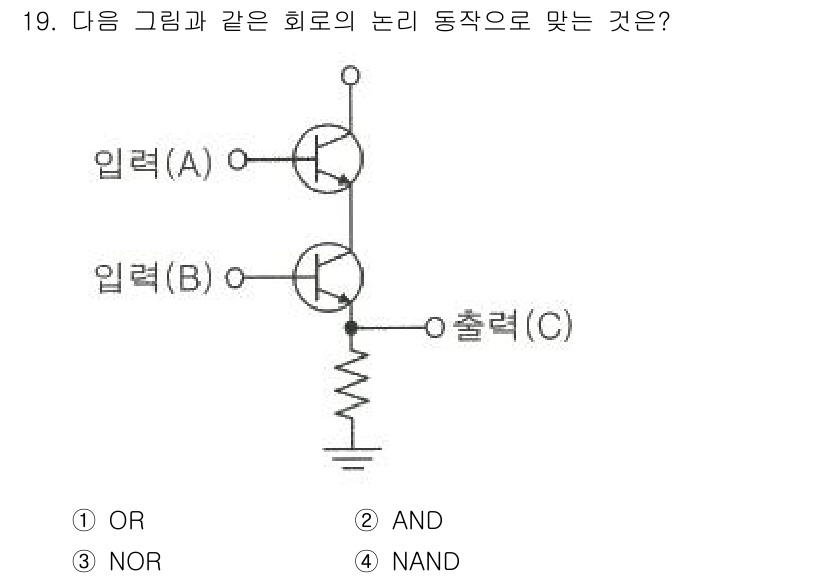

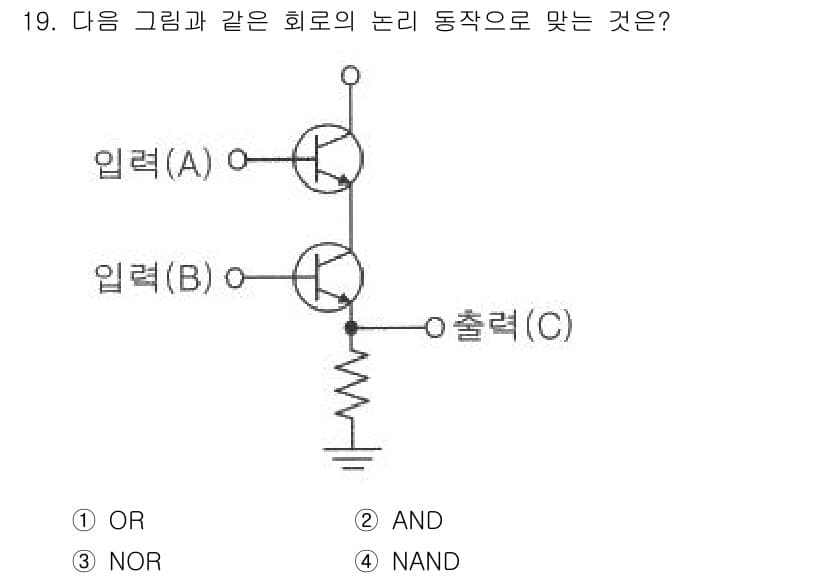

주어진 회로는 두 개의 입력(A, B)을 가진 직렬 연결된 NMOS 트랜... 에 관한 핵심 기출문제

Accepted Answer

주어진 회로는 두 개의 입력(A, B)을 가진 직렬 연결된 NMOS 트랜지스터 구성입니다. 두 입력 모두 HIGH 상태일 때만 출력(C)이 HIGH가 되므로, 이는 AND 논리 동작을 나타냅니다. 따라서 정답은 ② AND입니다.
