방송통신기사(구) 2022년 기출문제 3번

Question

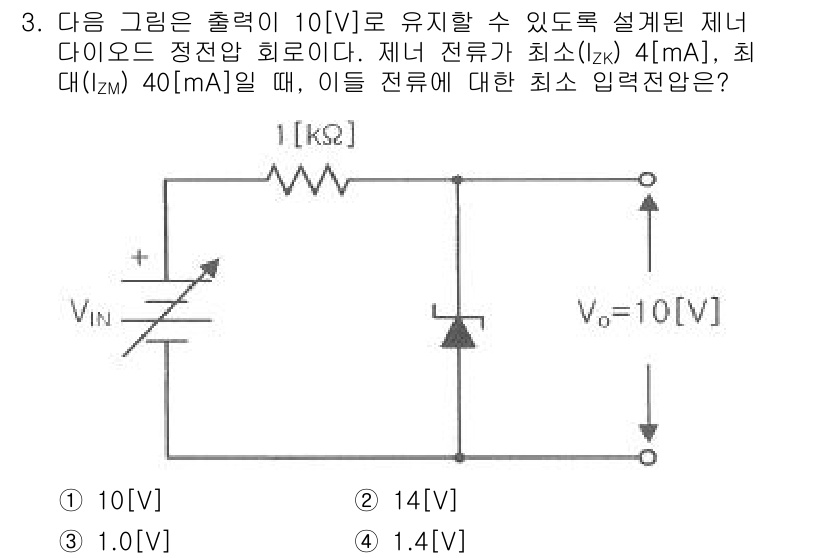

이 회로에서 제너 다이오드는 정전압을 유지하며, 그 출력 전압이 10[V... 에 관한 핵심 기출문제

Accepted Answer

이 회로에서 제너 다이오드는 정전압을 유지하며, 그 출력 전압이 10[V]로 설정되어 있습니다. 제너 전류가 최소 4[mA]일 때, 입력 전압은 다음과 같이 결정됩니다: $ V_{in} = V_{z} + I_{z} \cdot R $. 따라서 제너 전압과 제너 전류의 관계에 따라 입력 전압은 14[V]로 계산됩니다.
