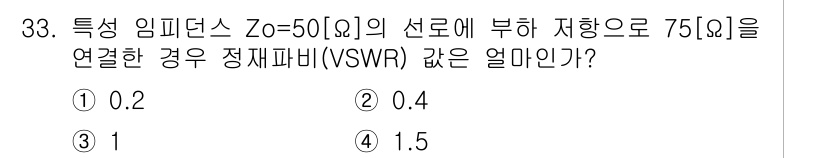

방송통신산업기사(구) 2015년 기출문제 33번

Question

정재파비(VSWR)는 특정 임피던스와 부하 임피던스의 비율로 계산됩니다.... 에 관한 핵심 기출문제

Accepted Answer

정재파비(VSWR)는 특정 임피던스와 부하 임피던스의 비율로 계산됩니다. 주어진 정보에서 부하 임피던스가 75Ω이고, 선로 임피던스가 50Ω인 경우 VSWR은 다음 공식을 통해 계산됩니다: VSWR = (1 + |Γ|) / (1 - |Γ|), 여기서 Γ는 반사계수입니다. 계산 결과, VSWR은 1.5로 나옵니다.
