방송통신산업기사(구) 2015년 기출문제 4번

Question

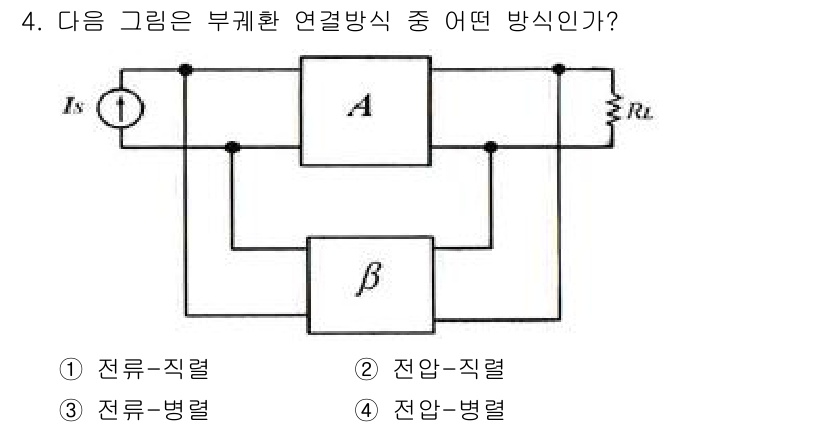

주어진 회로는 두 개의 입력 신호가 A와 B를 통해 Rl에 연결된 형태로... 에 관한 핵심 기출문제

Accepted Answer

주어진 회로는 두 개의 입력 신호가 A와 B를 통해 Rl에 연결된 형태로, 각각의 회로가 신호를 전달하는 방식을 나타냅니다. 전원(상단)의 신호가 병렬로 두 회로(A와 B)에 연결되어 있어 흐름을 나누므로 "전압-병렬" 방식으로 분류됩니다. 따라서 정답은 4번, 전압-병렬입니다.
