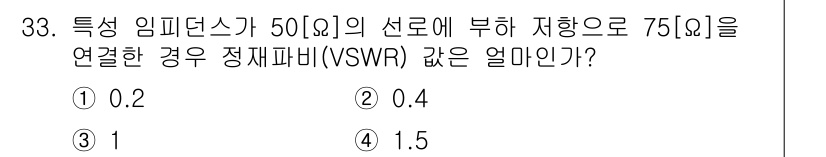

방송통신산업기사(구) 2017년 기출문제 33번

Question

주어진 임피던스는 50Ω이고, 부하 임피던스는 75Ω입니다. VSWR(전... 에 관한 핵심 기출문제

Accepted Answer

정답은 4번입니다. 주어진 임피던스는 50Ω이고, 부하 임피던스는 75Ω입니다. VSWR(전압 정재파 비)은 $ \text{VSWR} = \frac{1 + \Gamma}{1 - \Gamma} $ 공식을 이용하여 계산할 수 있으며, 여기서 반사 계수 $ \Gamma $는 0.2로 계산되어 VSWR은 1.5입니다.
