방송통신산업기사(구) 2018년 기출문제 31번

Question

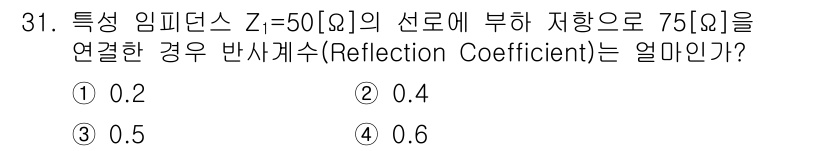

특정 임피던스 Z=50Ω의 선로에 부하 임피던스 75Ω을 연결한 경우, ... 에 관한 핵심 기출문제

Accepted Answer

특정 임피던스 Z=50Ω의 선로에 부하 임피던스 75Ω을 연결한 경우, 반사 계수(Reflection Coefficient) $\Gamma$는 다음 공식을 사용하여 계산합니다:

$$
\Gamma = \frac{Z_L - Z_0}{Z_L + Z_0}
$$

여기서 $Z_L = 75Ω$이고 $Z_0 = 50Ω$을 대입하면 $\Gamma = \frac{75 - 50}{75 + 50} = \frac{25}{125} = 0.2$로 계산됩니다. 따라서 정답은 ① 0.2입니다.
