방송통신산업기사 2016년 기출문제 7번

Question

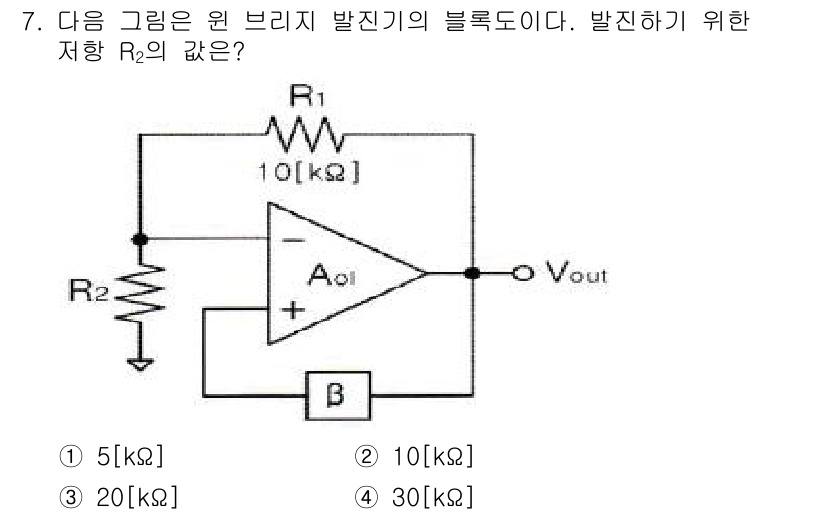

주어진 회로에서 발진 조건을 만족하기 위해서는 피드백이 필요한데, 이는 ... 에 관한 핵심 기출문제

Accepted Answer

주어진 회로에서 발진 조건을 만족하기 위해서는 피드백이 필요한데, 이는 $ R_2 $의 값에 따라 결정됩니다. 일반적으로, 원 브리지 발진기는 $ R_2 $의 값이 증가하면 발진 주파수가 낮아지며, $ \beta $에 따라 발진 여부가 결정됩니다. 따라서 $ R_2 $의 값은 $ 20 \, \text{k}\Omega $로 설정하여 조건을 만족하게 됩니다.
