방송통신산업기사 2017년 기출문제 17번

Question

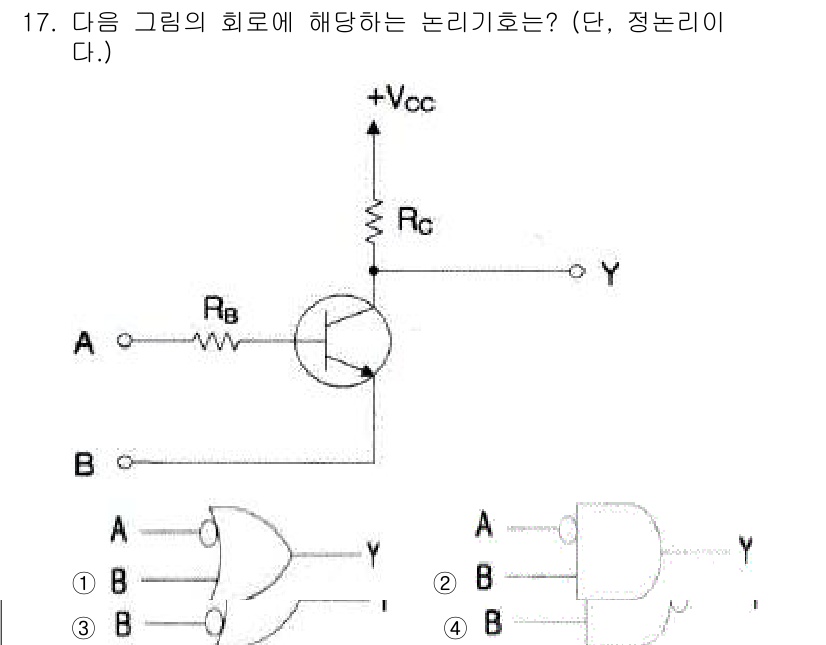

주어진 회로는 BJTs(양극접합트랜지스터)를 사용하고 있으며, 입력 A와... 에 관한 핵심 기출문제

Accepted Answer

주어진 회로는 BJTs(양극접합트랜지스터)를 사용하고 있으며, 입력 A와 B의 조합에 따라 출력의 상태가 결정됩니다. 회로의 동작을 분석하면 AND 게이트의 특성을 나타내므로, 논리 함수는 A와 B가 모두 HIGH일 때만 출력이 HIGH가 됩니다. 따라서 정답은 1번, AND 게이트입니다.
