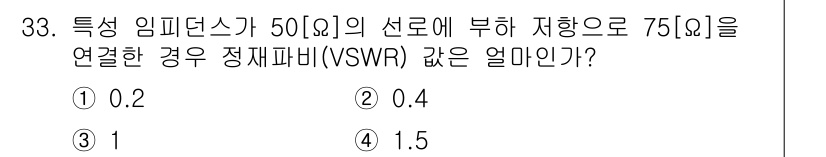

방송통신산업기사 2017년 기출문제 33번

Question

VSWR(전압 정재파비)은 입력 임피던스와 특성 임피던스의 비율을 통해 ... 에 관한 핵심 기출문제

Accepted Answer

정답은 4번입니다. VSWR(전압 정재파비)은 입력 임피던스와 특성 임피던스의 비율을 통해 계산할 수 있는 값으로, 이 경우 $VSWR = \frac{1 + \Gamma}{1 - \Gamma}$ 공식을 통해 구할 수 있습니다. 주어진 50Ω과 75Ω의 임피던스를 바탕으로 반사 계수 $\Gamma$를 계산하면 VSWR은 1.5로 도출됩니다.
