변리사_1차(3교시) 2020년 기출문제 4번

Question

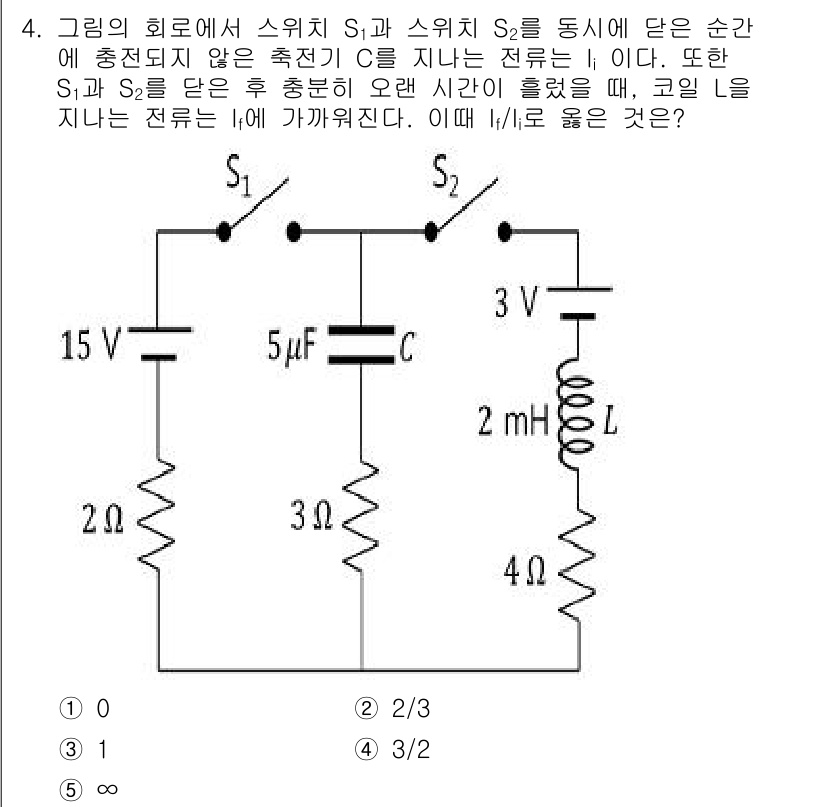

주어진 회로에서 스위치 S1과 S2가 동시에 닫히면, C가 충전되지 않은... 에 관한 핵심 기출문제

Accepted Answer

주어진 회로에서 스위치 S1과 S2가 동시에 닫히면, C가 충전되지 않은 상태에서 i₁는 C를 통해 흐르며, R2 (3Ω)에 병렬로 연결된 전류를 제공합니다. 긴 시간 후 C는 완전히 충전되어 더 이상 전류를 흐르지 않으며, 이는 i₁이 감소하고 S2에 연결된 L의 전류 i₂이 3V에 의해 결정됨을 의미합니다. 최종적으로, i₁/i₂ 비율은 2/3이 되어 정답은 '2'입니다.
