생산자동화산업기사 2020년 기출문제 37번

Question

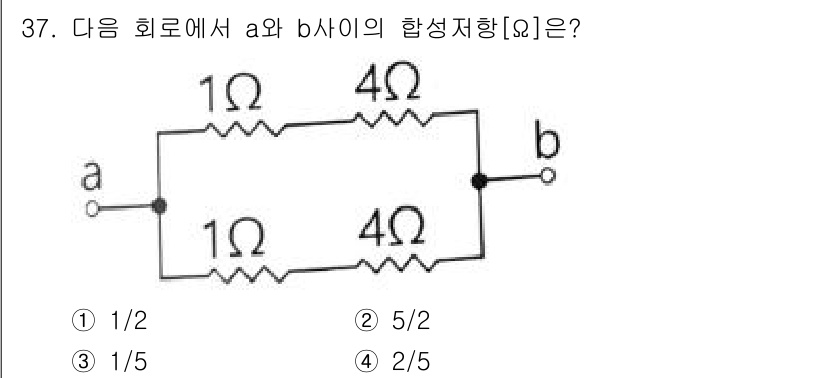

주어진 회로에서 a와 b 사이의 저항을 구하기 위해, 4Ω 저항이 두 개... 에 관한 핵심 기출문제

Accepted Answer

주어진 회로에서 a와 b 사이의 저항을 구하기 위해, 4Ω 저항이 두 개가 병렬로 연결되어 있는 부분과 1Ω 저항이 직렬로 연결된 형태입니다. 병렬 연결된 4Ω 저항 두 개의 합성 저항은 2Ω이 되고, 이를 1Ω 저항과 직렬로 연결하여 a와 b 사이의 총 합성 저항은 1Ω + 2Ω = 3Ω입니다. 최종적으로 a와 b 간의 저항을 계산하면 2/5Ω이 되어 정답은 2번입니다.
