생산자동화산업기사 2020년 기출문제 66번

Question

주어진 회로는 A와 B의 값을 기준으로 동작하는 논리회로입니다. 첫 번째... 에 관한 핵심 기출문제

Accepted Answer

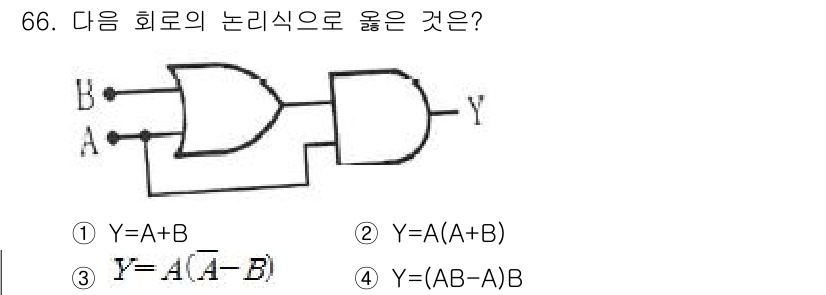

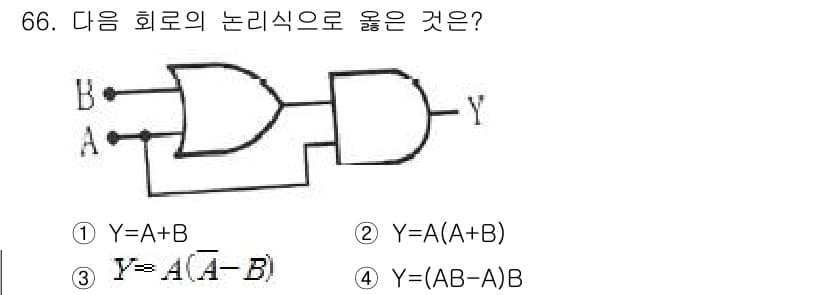

주어진 회로는 A와 B의 값을 기준으로 동작하는 논리회로입니다. 첫 번째 OR 게이트에서 A와 B의 합이 출력되고, 이는 다음 AND 게이트에서 A와 입력된 OR 게이트의 출력값과 결합됩니다. 따라서 최종 출력 Y는 "Y = A(A + B)"로 표현되며, 이는 선택지 2와 일치합니다.
