설비보전기사(구) 2015년 기출문제 97번

Question

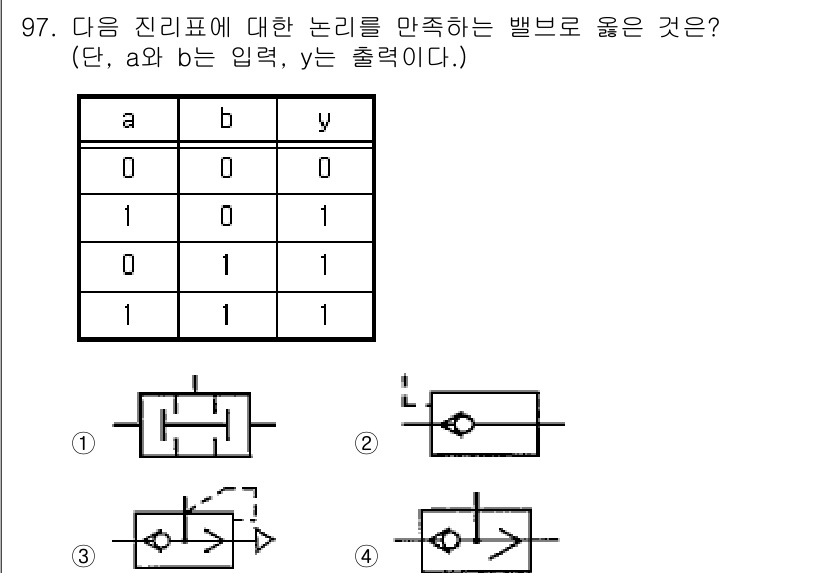

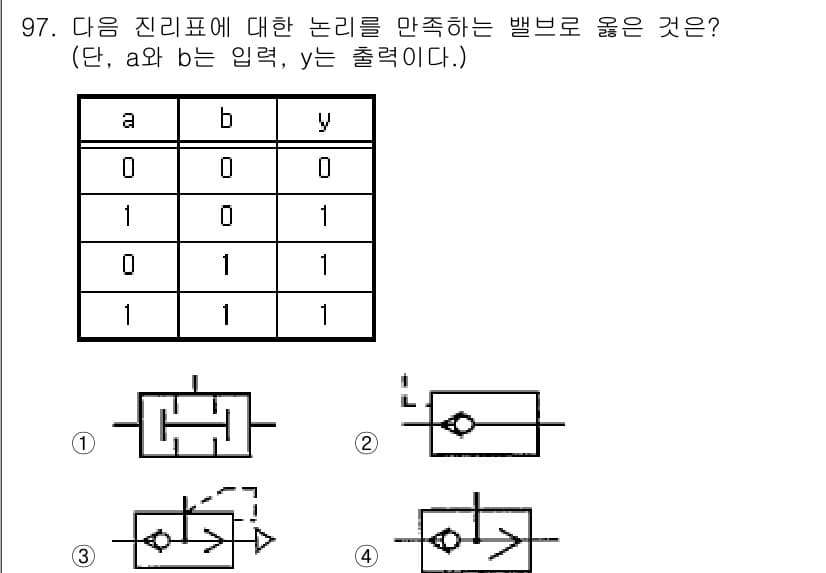

주어진 진리표에서 a와 b가 입력일 때 y의 출력이 주어진 조건에 맞아야... 에 관한 핵심 기출문제

Accepted Answer

주어진 진리표에서 a와 b가 입력일 때 y의 출력이 주어진 조건에 맞아야 합니다. 진리표에 따라 a=0, b=0일 때 y=0, a=0, b=1일 때 y=1, a=1, b=0일 때 y=1, 마지막으로 a=1, b=1일 때 y=1로 설정값과 일치하는 논리 회로를 찾아야 합니다. 4번 회로는 NAND 게이트 구조로, 위의 조건을 만족합니다.
